常用玻璃鋼法蘭多用于壓力不大于3MPa的中低壓力管道、容器，主要結(jié)構(gòu)形成有整體法蘭、粘接法蘭和活套法蘭。

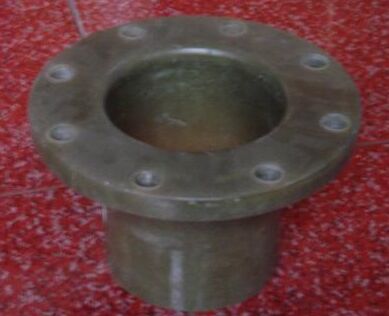

　　整體法蘭一般為等壁厚平板法蘭。該結(jié)構(gòu)的優(yōu)點(diǎn)在于法蘭環(huán)與筒體為整體成型，增強(qiáng)玻璃纖維及織物是連續(xù)的，能充分發(fā)揮玻璃鋼強(qiáng)度高、易成型的特性，其缺點(diǎn)是等壁厚結(jié)構(gòu)與法蘭內(nèi)應(yīng)力分布不匹配，難以實(shí)現(xiàn)等強(qiáng)度、等剛度設(shè)計(jì)要求；使用中，法蘭環(huán)與筒體交接處易在縱向應(yīng)力作用下出現(xiàn)較大變形，甚至出現(xiàn)微裂紋和開裂破壞。

　　粘接法蘭是將法蘭環(huán)與筒體分別加工，然后再將二者粘接在一起而成。該結(jié)構(gòu)應(yīng)用很普遍，它充分發(fā)揮了玻璃鋼易成型的優(yōu)點(diǎn)，模具簡(jiǎn)單，便于制造，適于制造大直徑、小批量和異型玻璃鋼法蘭。但其最大的不足是法蘭環(huán)與筒體間的玻璃纖維不連續(xù)，因而連接處的強(qiáng)度下降較大，即使在轉(zhuǎn)角處采用玻璃布、短切氈進(jìn)行補(bǔ)強(qiáng)，但法蘭所承受的彎矩、剪力、拉力等主要還是靠粘接面上的樹脂基體承擔(dān)，結(jié)果造成粘接處縱向應(yīng)力最大而強(qiáng)度又最低的局面，易出現(xiàn)破壞，安全性不足，且隨使用溫度增高，安全性還要降低。

       相對(duì)來(lái)說(shuō)，活套法蘭既具有整體法蘭的特長(zhǎng)，同時(shí)又充分利用活套金屬法蘭環(huán)剛度大的優(yōu)勢(shì)，大大降低了玻璃鋼法蘭在緊固后的使用過(guò)程中因兩螺栓間法蘭環(huán)產(chǎn)生彎曲、撓度過(guò)大所導(dǎo)致的泄漏現(xiàn)象。但是，如前所述，等壁厚結(jié)構(gòu)仍不符合法蘭內(nèi)應(yīng)力分布狀況。為此，仍續(xù)根據(jù)法蘭內(nèi)應(yīng)力分布情況，充分利用玻璃鋼性能的可設(shè)計(jì)性、易成型等特點(diǎn)，選擇更為合理的法蘭法蘭結(jié)構(gòu)形式。

　　根據(jù)應(yīng)力分布曲線可以看出，法蘭采用與筒體壁厚相同的等壁厚結(jié)構(gòu)是不合理的，宜在法蘭環(huán)與筒體之間設(shè)置一個(gè)過(guò)渡錐頸，隨應(yīng)力增加而壁厚增加，隨應(yīng)力降低壁厚減薄。這樣既可大大降低法蘭由于結(jié)構(gòu)不合理而出現(xiàn)的局部應(yīng)力集中和變形過(guò)大。提高整體強(qiáng)度、剛度，又可減小法蘭環(huán)的撓度，使墊片受壓較均勻，變形基本一致，可提高密封性，也就是說(shuō)，采用錐頸式結(jié)構(gòu)可使玻璃鋼法蘭實(shí)現(xiàn)等強(qiáng)度、等剛度設(shè)計(jì)原則，是一種合理的法蘭結(jié)構(gòu)形式。
